STM32+TencentOSTiny实现甲醛传感器

发布日期: 2020-10-01

更新日期: 2021-04-18

文章字数: 1.4k

阅读时长: 5 分

阅读次数:

0x00. 环境说明

软件环境：win10 64位 + MDK

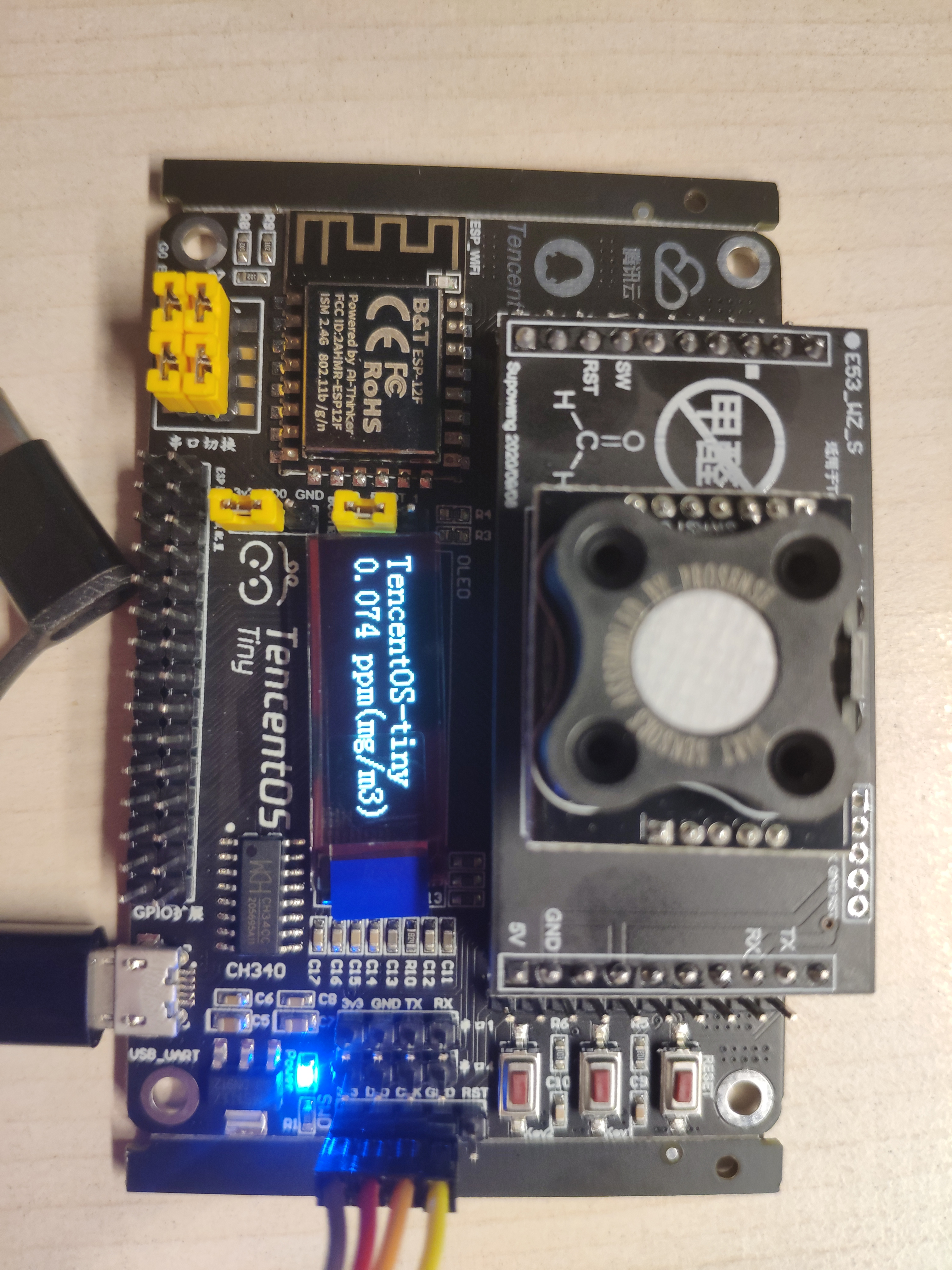

开发板：TOS_EVB_G0开发板 x 1
传感器：英国 Dart 甲醛传感器 x 1
扩展板：E53甲醛传感器底板 x 1
下载器：ST-Link下载器 x 1

0x01. 安装基础工具（硬件）

连接ST-Link与开发板，严格按照如下方式进行连接否则可能烧坏MCU

开发板3v3—> STlink 3.3V
开发板DIO—> STlink SWDIO
开发板CLK—> STlink SWCLK
开发板GND—> STlink GND

设置跳线帽，切换boot选择端子和串口选择端子

开发版上的ESP固件下载配置切换到GND，使wifi处于下载模式
Boot选择切换到0
串口切换端子置于中间，使ESP8266直接与PC串口连接

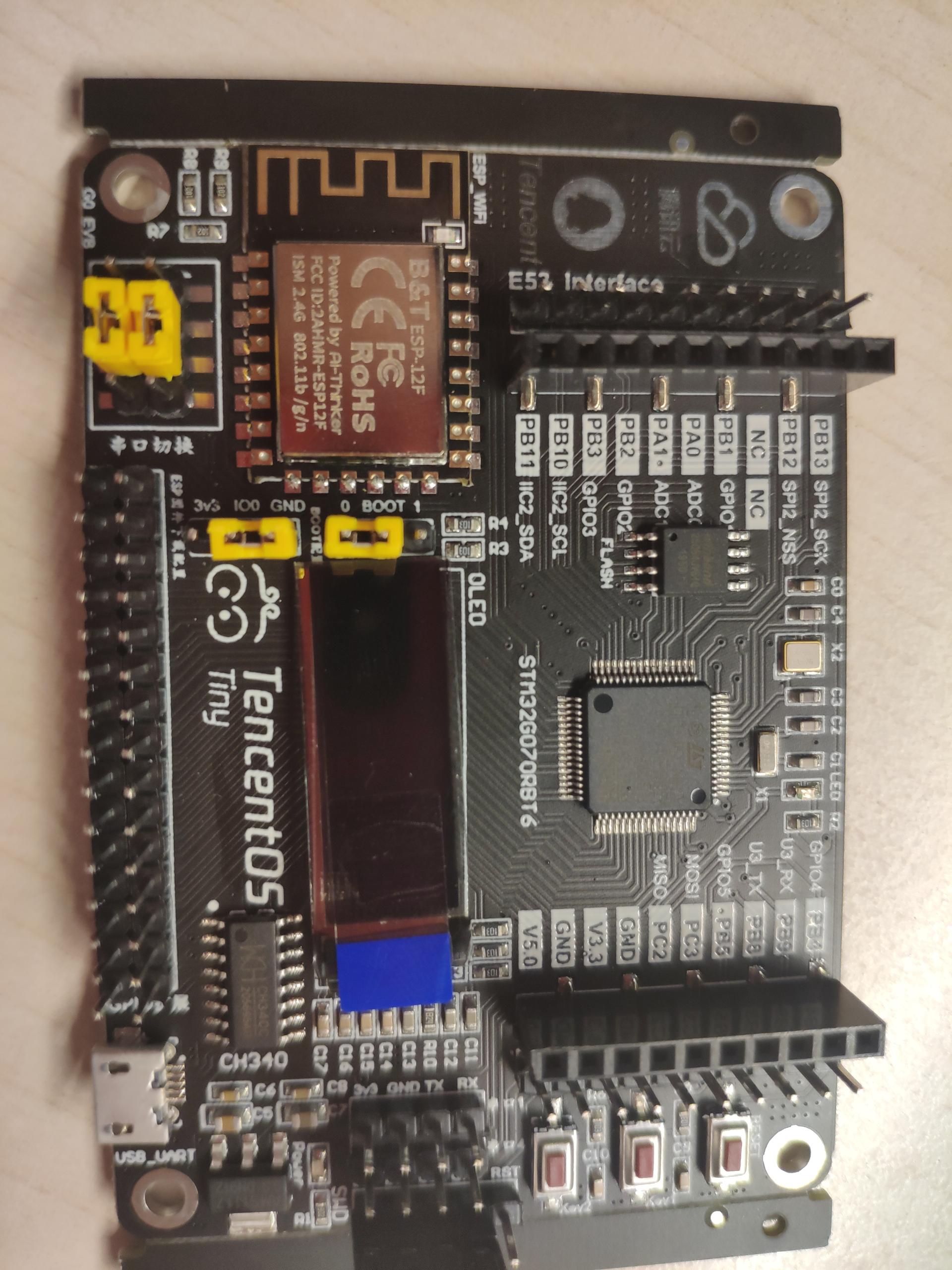

设置完成后的结果如下图所示：

0x02. 安装基础工具（软件）

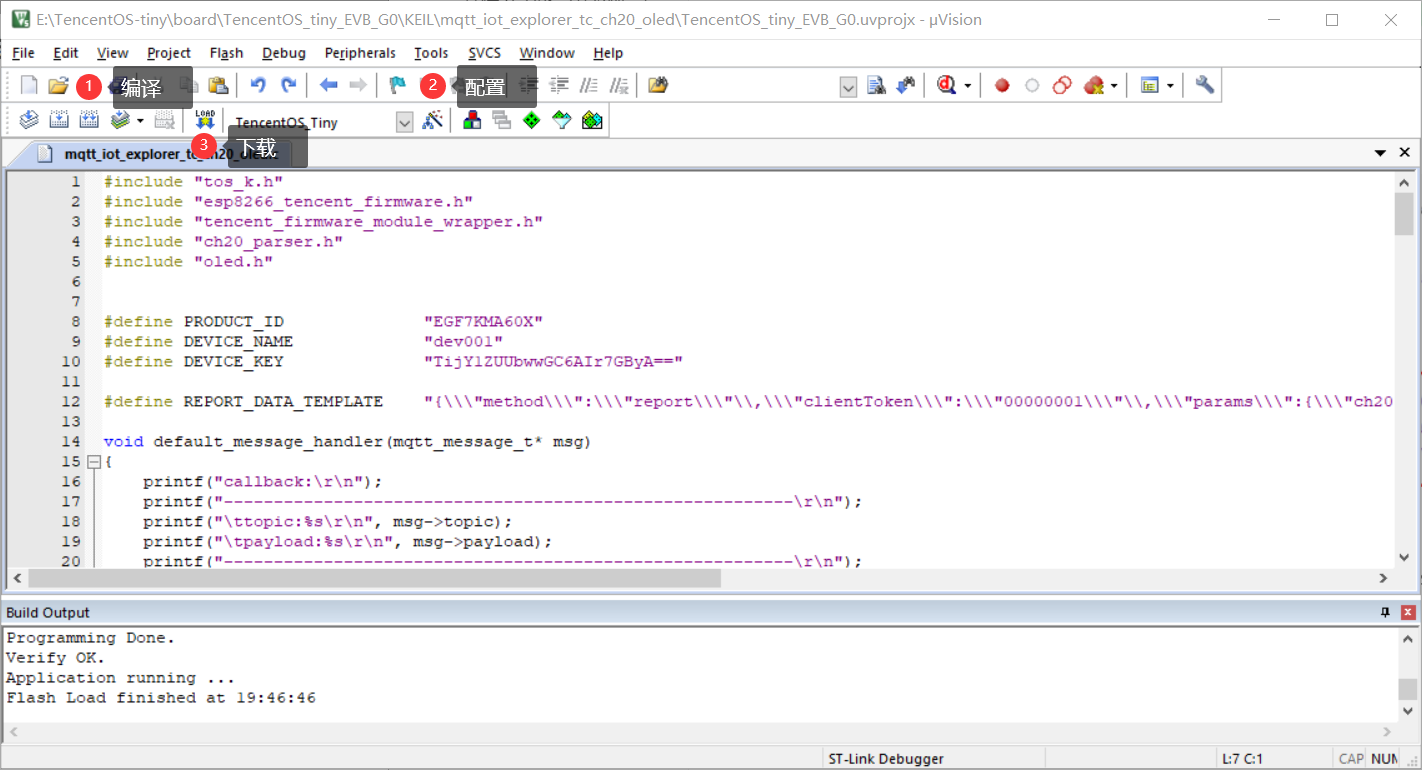

安装MDK软件

激活软件，导入License，注意这部需要以管理员身份运行
安装单片机型号中对应的Pack

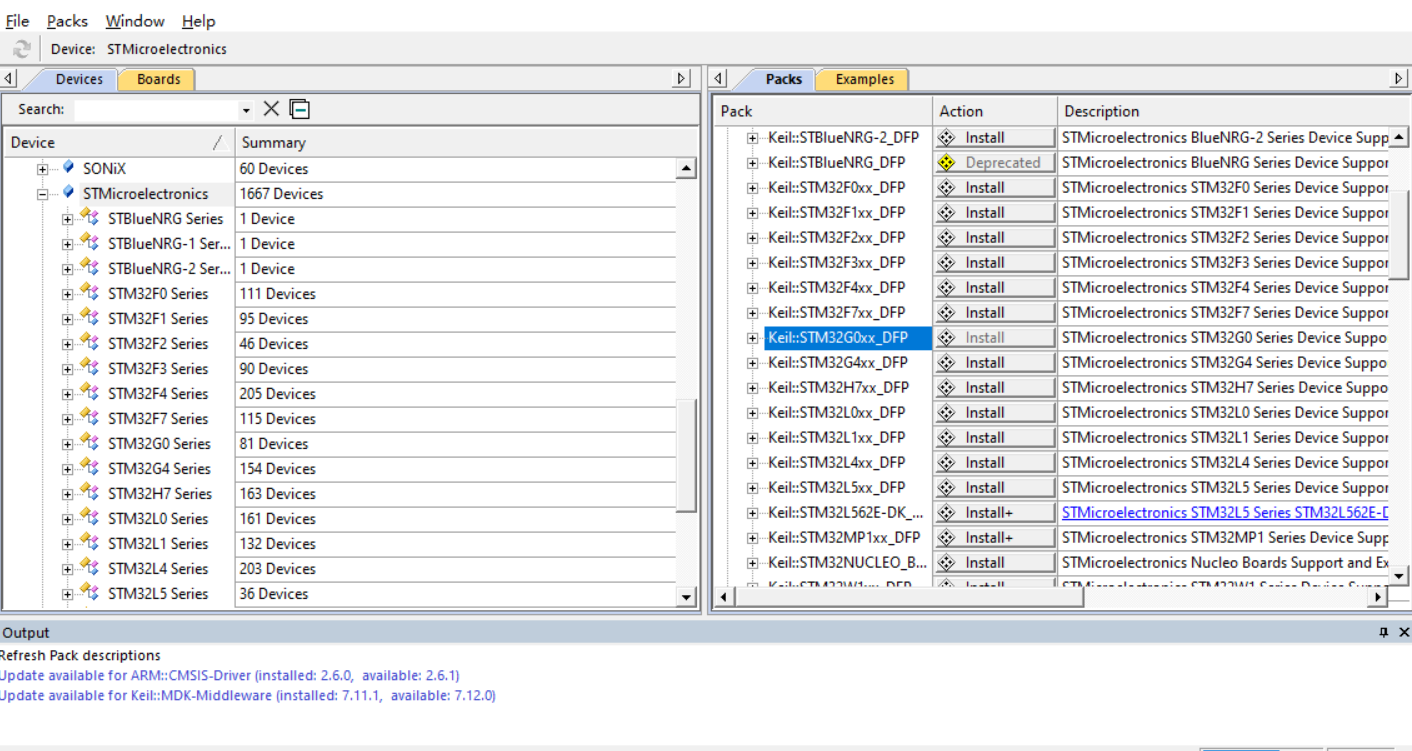

可以直接在MDK软件上在线安装，在导航栏打开Pack安装页面，找到STM32G0xx，点击install安装

安装ST-Link驱动

前往ST官网即可下载：

https://www.st.com/content/st_com/zh/products/development-tools/software-development-tools/stm32-software-development-tools/stm32-utilities/stsw-link009.html

安装完成后打开设备管理器，查看通用串行总线设备，出现如下所示，则驱动安装成功

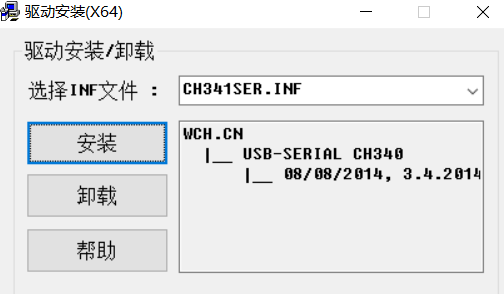

CH340串口驱动安装

直接通过互联网搜索CH340串口芯片的驱动进行下载安装即可

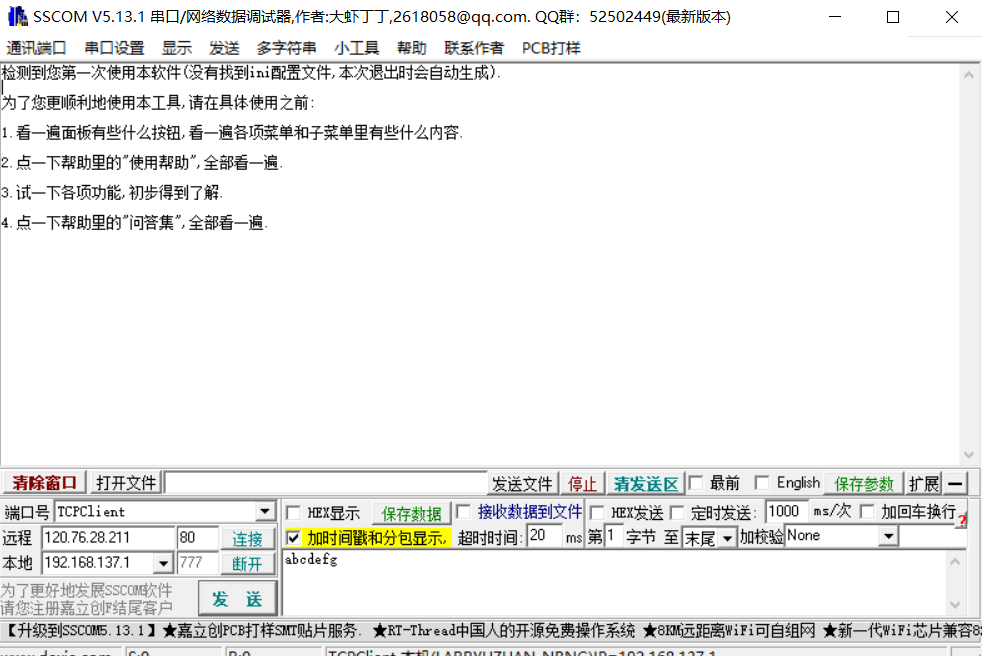

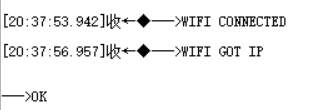

安装串口调试助手

工具下载：http://www.daxia.com/download/sscom.rar

根据PC和终端之间的连接选择正确的串行端口。

打开设备管理器，在端口列表（如果没有端口选项需要在“查看”中选取“显示隐藏的设备”）中可以看到连接所使用的端口号

~~这里遇到一个非常蠢的问题：STLink和USB需要同时连接到板子上，否则就会出现电脑不识别CH340设备的现象~~

0x03. 烧写腾讯云定制固件

下载固件

下载链接：https://github.com/tencentyun/qcloud-iot-esp-wifi 、

使用git下载的命令如下：

git clone https://github.com/tencentyun/qcloud-iot-esp-wifi.git

下载烧写工具

前往乐鑫官网下载Flash下载工具：

https://www.espressif.com/zh-hans/support/download/other-tools

固件说明

腾讯云IoT定制的AT模组固件QCloud_IoT_AT_ESP8266，适用于所有FLASH大小为2MB或者2MB以上的 ESP8266模组。

AT串口使用UART0，默认的Tx为GPIO1，Rx为GPIO3。但因为ESP8266的UART0 默认会在上电启动期间输出一些打印，如果打印信息影响设备功能，可在上电期间将 U0TXD(GPIO1)、U0RXD(GPIO3) 分别与 U0RTS (GPIO15)，U0CTS(GPIO13)进行交换，以屏蔽打印。因此提供两个版本的固件：

名称包含UART_1_3的固件串口使用的Tx为GPIO1，Rx为GPIO3。
名称包含UART_15_13的固件串口使用的Tx为GPIO15，Rx为GPIO13。

进入QCloud_IoT_AT_ESP8266_FW，本文中我们使用第一个固件

烧写固件

运行下载的乐鑫Flash烧写工具

选择Develop Mode
选择ESP8266下载工具

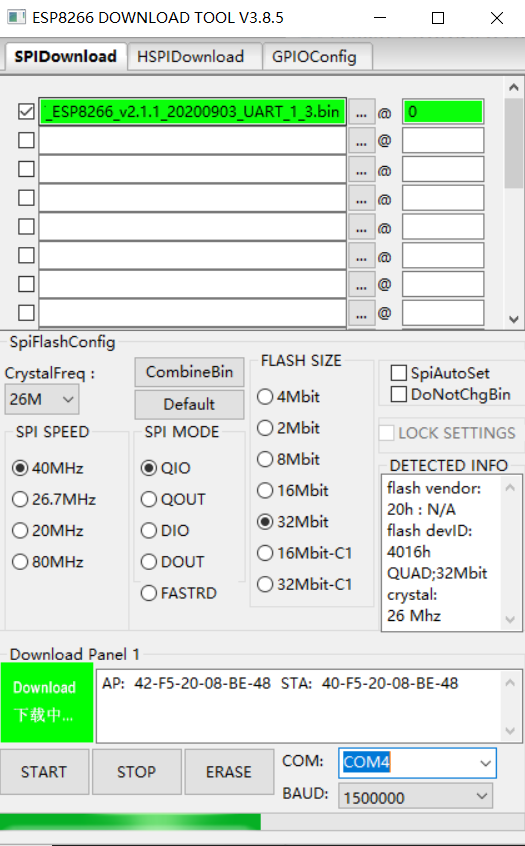

按照上图设置进行配置点击Start后等待下载完成

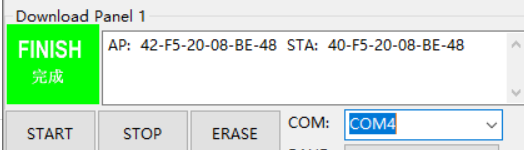

下载完成

完成后即可关闭工具，将串口选择端子恢复到默认状态

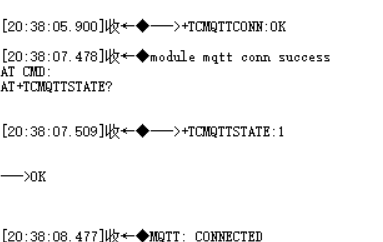

0x04. 接入腾讯云IoT

云端操作

新建项目及产品

项目及产品创建时保留默认选项即可

数据模板

产品界面点击“数据模板”，点击“导入json”，导入如下的json代码

{
  "version": "1.0",
  "profile": {

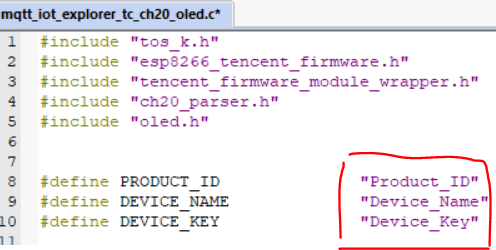

    "ProductId": "BDDSF87WEA",
    "CategoryId": "1"
  },
  "properties": [
    {

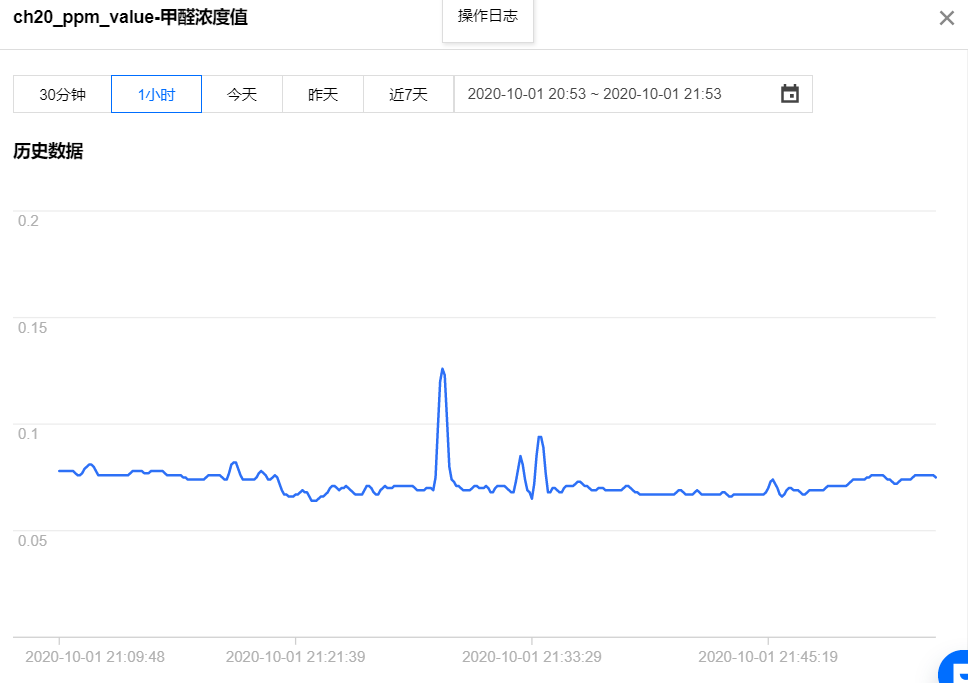

      "id": "ch20_ppm_value",
      "name": "甲醛浓度值",
      "desc": "",
      "mode": "r",
      "define": {
        "type": "float",
        "min": "0",
        "max": "2",
        "start": "0",
        "step": "0.001",
        "unit": "ppm(mg/m3)"
      },
      "required": false
    }
  ],
  "events": [],
  "actions": []
}
